 2019年10月28日(月) SSDを換装(その1)

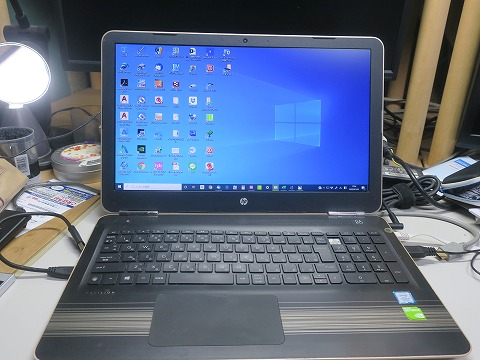

 仕事でも、プライベートでも使っているノートパソコン。

 HP製 Pavilion 15au-1000。 2017年の4月に購入したものです。

 ストレージは、システム(Win10)のCドライブが SSD で128G、データ用に Dドライブが HDD で1Tのものです。

 発売当時は、Win10をインストールしてある Cドライブは128Gもあれば十分と考えていたのは、自分もそうですが、メーカーもそう考えていたはず。

 ところが Win10がアップデートされる度に、どんどんどんどんどんどん容量が必要になってきました。 (゚o゚;)


 2019年9月29日(日) Cドライブが一杯

 で、先月パソコンを立ち上げると、Cドライブの空き容量が”566MB”。
 って、マジにヤバいところまで来ちゃいました。 (-_-;)

 即、ストレージを容量の大きなものに変更する対応したいところですが、普段から使っているので、なかなか止める訳にもいかず。

 とりあえず、普段使っていないソフトでCドライブにインストールしてあったものは、Dドライブに移動させてその場しのぎ。

 いずれにせよSSDは容量の大きいものに入れ替える必要があるので、ネットで調べて Amazon に手配しておきました。

 13:12 SSDは

 Cドライブが危機的な状況になった29日(日)に急遽ネットで調べて、Amazon でポチる。

 中1日空けて 10月1日(火)にSSDを受け取りました。

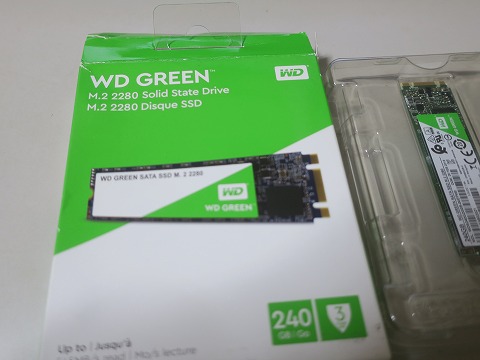

 WD (Western Digtal)製、240GB。

 お値段、5,200円! SSD安くなりましたねぇ〜。 ビックリぽんです。
 13:12 色々と

 SSD と言っても、今は色々なタイプがあるんですね。

 自分が前回 Win7 の時に換装したときは、SSD はHDD と同じケースサイズのものしかありませんでした。(たぶん)

 今回は、”M.2”と言うもので、2014年に登場した接続規格らしいです。

 このM.2の接続規格ですが、長さも色々とあります。

 で、自分のhpに使われているのは、2280 と言う規格。

 頭2桁の”22”は基板幅で、、後2桁の”80”は長さ。
 なので、この基板の長さは80mmあります。

 その他の規格は、2242とか2260 とかあるみたいです。
 (面倒くさいね)
 13:14 SSD hard disk Box

 で、代替えのSSDは買ったんだけど、これだけじゃダメだった。

 なんとなく、そんな気はしてたんだけど・・・。 (−_−;)

 今、本体についているSSD から今回買ったSSD にデータをコピーしなくちゃならないですが。
 自分のノートPCは1TのHDDを積んでいるので、1回そっちに現行のSSDのデータをコピーして、SSDを入れ替え、その後新しいSSDにデータをコピーすれば良いんじゃない?
 なんて、都合のいいことを思っていたけど、考えが甘かったね。 (汗)

 データをコピーするには、USB接続する外付けのBOXが必要でした。

 と言うことで、後追いでAmazon でポチる。
 13:14 買うしかない

 10月8日(火)に注文して、中1日で受取り。

 お値段、1,999円。

 今回のSSDの換装の時に1回だけしか使う予定はないけど、仕様がないね。
 これが無いと、データのコピーができません。
 必要経費と言うことで・・・。

 ちなみに、SSDのデータを丸々コピーするのは、クローニングと言うみたい。 クローンのing 形ですね。
 13:17 中身は

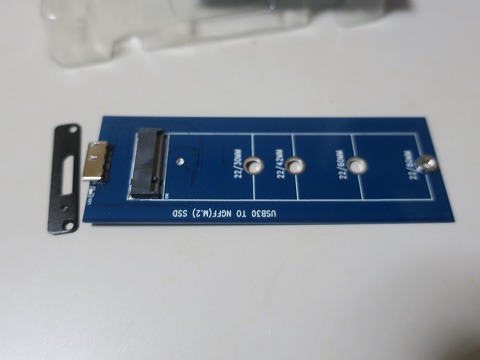

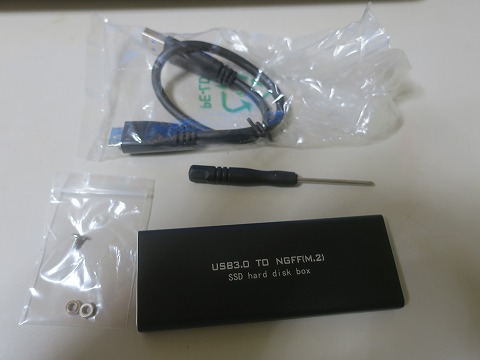

 で、SSD hard disk Box の中身。

 とってもシンプル。 (>_<)

 1,999円の価値があるのか? と言う疑問がふつふつと湧いてくるが、これが無いと始まらないので。

 13:19 取付け

 購入したSSDを取り付けます。

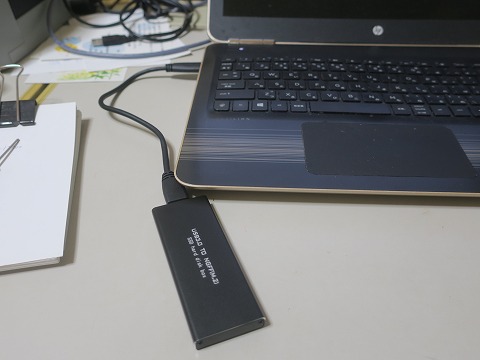

 13:23 USB接続

 USB接続して、クローニングの準備。

 フリーのクローニングソフト

 Win10がインストールされているシステムの入っているCドライブを、新しいSSDに単純にコピーしてもダメです。

 クローンを作成するのに、クローニングするのに専用のソフトが必要なんだって。

 ネットで探してみると、有料のクローニングソフトもありますが、フリーソフトで対応できそう。

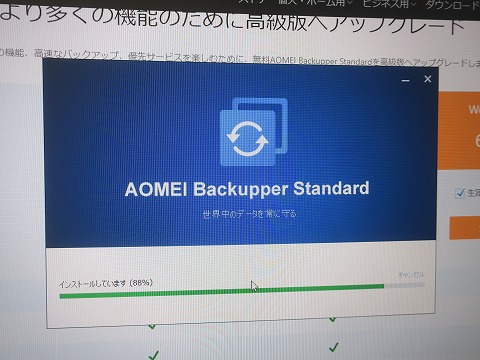

 探してみると写真の”AOMEI Backuppser”と言うのが使えそうです。

 早速、ダウンロードしてインストール。
 新しいSSDは

 ソフトを起動すると、新しいSSDは”Gドライブ”で認識されているのがわかります。

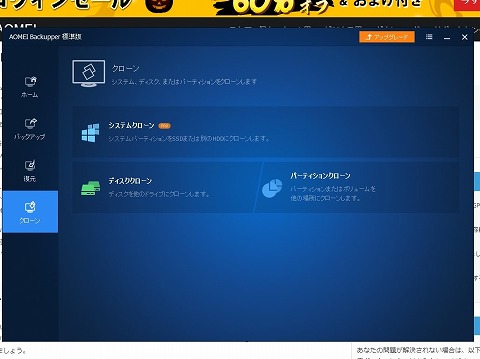

 ディスククローンで

 Win10がインストールしてあるSSDをクローンを作成するのは、通常”システムクローン”を選択しますが、”システムクローン”を行うのは、有料。
 ソフトを購入しないと機能しません。

 ネットの書き込み記事を読むと、”ディスククローン”を選択して、色々と条件を入力していけば、コピーが出来る様に書いてありました。

 ので、ディスククローンを選択して先に進みます。

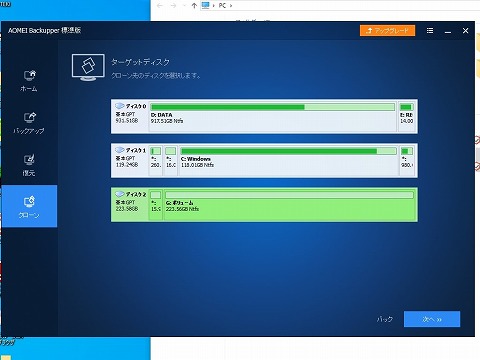

 クローニング先のターゲットディスクに新しいSSDのGドライブを選択。

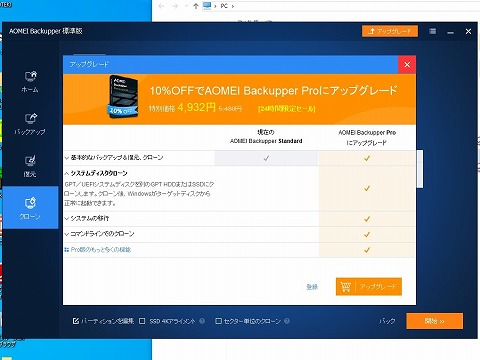

 買ってね。(>_<)

 クローニングをスタートしようとすると、「アップグレード(有料)」 してね。って。
 Free(無料)の範囲では、システムクローンをさせてくれません。

 色々と設定を変えてみても、(自分の実力じゃ)ダメだ。
 他のソフトで

 と言うことで、気を取り直して他のソフトでやってみることに。

 探してきたのは”EaseUS Todo Backup”。
 https://jp.easeus.com/backup-software/free.html

 基本、前のAOMEI Backupper と同じ、丸々バックアップを取るソフト。

 を、インストール。

 無料の範囲は

 で、このソフトも基本同じで、簡単なバックアップ(コピー)は無料、難しいのは有料。

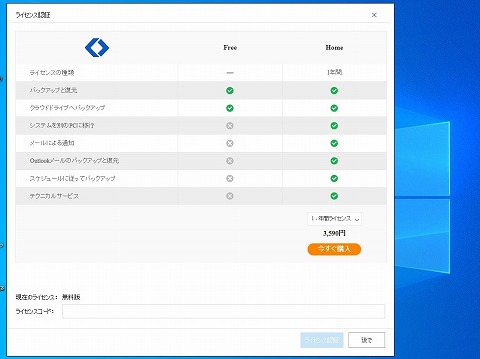

 ライセンスの認証画面では、システムのクローニングに該当する3行目の”システムを別のドライブに移行”は有料。

 となっていますが。

 フリーの範囲でトライ!
 色々設定して

 フリーでダウンロードしてソフトを起動。

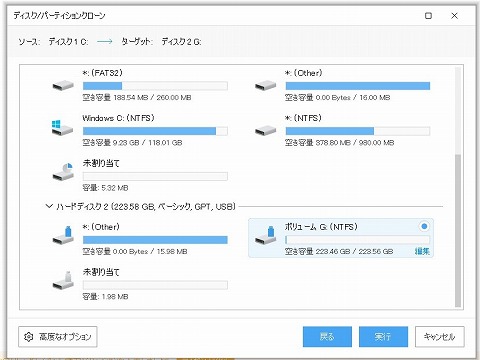

 色々と設定して、ディスクC から新しく購入したSSDのディスクGへのクローン設定が出来ました。

 そして、実行!

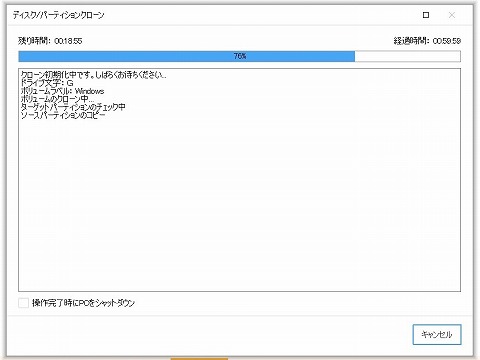

 クローン作成中

 クローン作成中です。

 1時間近くかかって 75% まで進行。

 あと20分ほどでクローニングは完了するはず。

 クローニング完了

 クローニングが完了したみたいです。

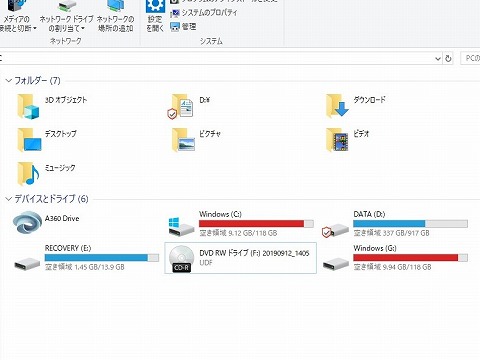

 エクスプローラで確認してみると、システムのドライブCと同じ容量の ドライブGが出来ました。

 ドライブGのSSDの容量は240GBありますが、クローニングするとドライブCを丸々コピーするので、容量はドライブCと同じ 128GBでパーティションが切られます。
 これは後で、パーティーションを変更することにして。

 15:27 SSDを入れ替え

 クローニングしたSSDを入れ替えます。

 PCの裏面のネジを外していきます。
 当然、補償の範囲外。 自己責任で。


 15:32 ゴム足の裏に

 バラし方は、ネットで確認。

 隠しネジが、ゴム足の裏に隠れてありますので、ゴム足を剥がしていきます。

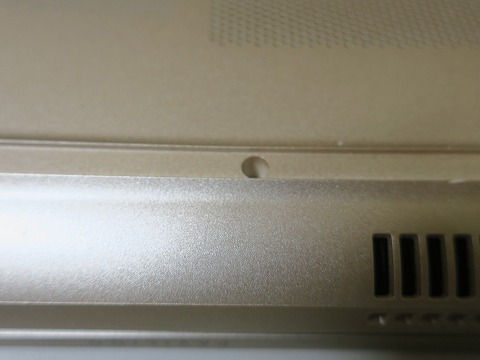

 15:33 隠しネジ

 隠しネジの穴が見えました。

 知らないで、無理矢理バラしたら、ケース壊しちゃいますね。

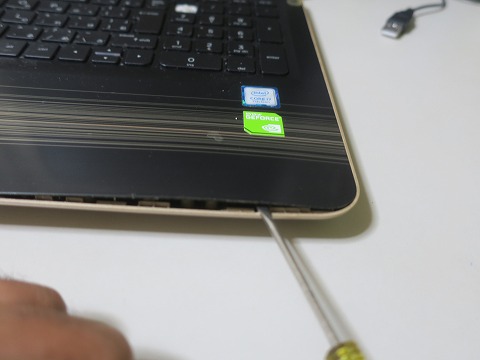

 15:34 天板をバラす

 ネジを全部外したら、本体の天板とケースとの間に小っちゃいドライバを差し込んで、パキッパキッと天板を外していきます。

 プラスチックのピンが折れないか、内ビクビク。(笑)

 15:42 中身は

 ケースが外れました。

 このPCはキーボード側に部品がくっついているんですね。

 下部を覆っているケースは本当にケースだけ。
 何も付いてませんでした。

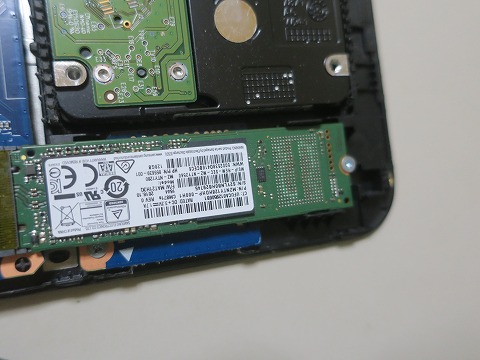

 15:42 SSDは

 そして、SSDは上の写真の右上部分。

 天板側から見ると、左手前に装着されています。

 15:49 付け替え

 さっそく、付け替え。

 静電気で壊れないよう、基板は端っこを持って、導線部分には触れないようにして・・・。

 付け替え自体は、+の精密ドライバー1本あれば出来るので、簡単な作業。
 15:56 ネジは

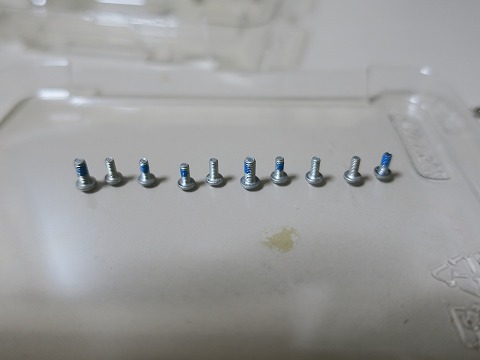

 ケースを取り付けてあったネジ。

 太いのと細いのが混在してます。
 目が悪いので、肉眼で見ても区別がつきません。

 ので、デジカメで撮って、拡大してネジを分けておきます。

 なんか長いのと、短いのもありますね。 ( ̄。 ̄;)

 16:00 組み立てる

 ケースを取付け、ネジを締めて、組立完了。

 「ネジ、余ってないですよね。」(笑)

 16:02 電源投入

 組み立てたら、電源投入。

 「立ち上がら・・・・・・ない。」  (T_T)

 WINDOWS 10 が立ち上がりません。

 ”ポキッ!”

 心が折れた音がしました。

 失敗

 やっぱり、ちゃんとシステム クローニング ソフト(有料)を使わないとダメなのか。
 半日近く時間かけたのにぃ。
 16:17 戻す

 今日はもう時間がかけられないので、SSDの基板を以前のものに戻しました。

 再度電源を入れて、PCが立ち上がることを確認。
 本日の作業はここまで。
 半日、ムダにしたぜ。

 さて、クローニングソフトは無料の範囲じゃダメなのかな。
 それとも、やり方が悪かったのか。
 有料でシステム クローニングでクローニングすれば確実にできるのか。

 さて、どうしたものか?

 次回、PCを半日止められるタイミングで、再度チャレンジしたいと思います。

(つづく)
